## ftm 202- L: Omdefinering af hastighed og præcision i LED -linseenhed
FTM 202- l er en banebrydende, højhastigheds pick-and-place-maskine, der er specifikt designet til den hurtige og præcise placering af en bred vifte af LED-linser. Dens innovative dobbelthoved, dobbeltarbejdsstationskonfiguration maksimerer produktionseffektiviteten, mens et avanceret kompensationssystem sikrer enestående nøjagtighed, selv ved høje hastigheder.
Udstyret med to placeringshoveder med seks nuzzle håndterer FTM 202- l ubesværet objektivstørrelser, der spænder fra ** 9 mm til 16 mm. Både placeringshoved- og visionsystemet ** er omhyggeligt optimeret til at rumme forskellige linse -typer, herunder runde, firkantede og uregelmæssige former, hvilket leverer ensartet og pålidelig ydelse.
Med evnen til at understøtte 1200 mm lange PCB'er er FTM 202- L perfekt egnet til storskala LED-objektivproduktion, hvilket gør det til et uundværligt værktøj til industrier som belysning og 3C-hjælpematerialer. Uanset om du skalerer produktion eller tackle komplekse linsegeometrier, kombinerer FTM 202- l hastighed, præcision og alsidighed for at hjælpe dig med at holde dig foran på konkurrencedygtige markeder.
Tekniske parametre
|
Tekniske specifikationer |
|
|
Positioneringsmetode |
Flying Vision + Stage Vision |
|
Antal spindler |
2 arme *6 dyser (afstand 20 mm) |
|
Monteringshastighed |
34000cph (fej ikke blåt lys) |
|
Monteringsnøjagtighed |
± 0. 07mm |
|

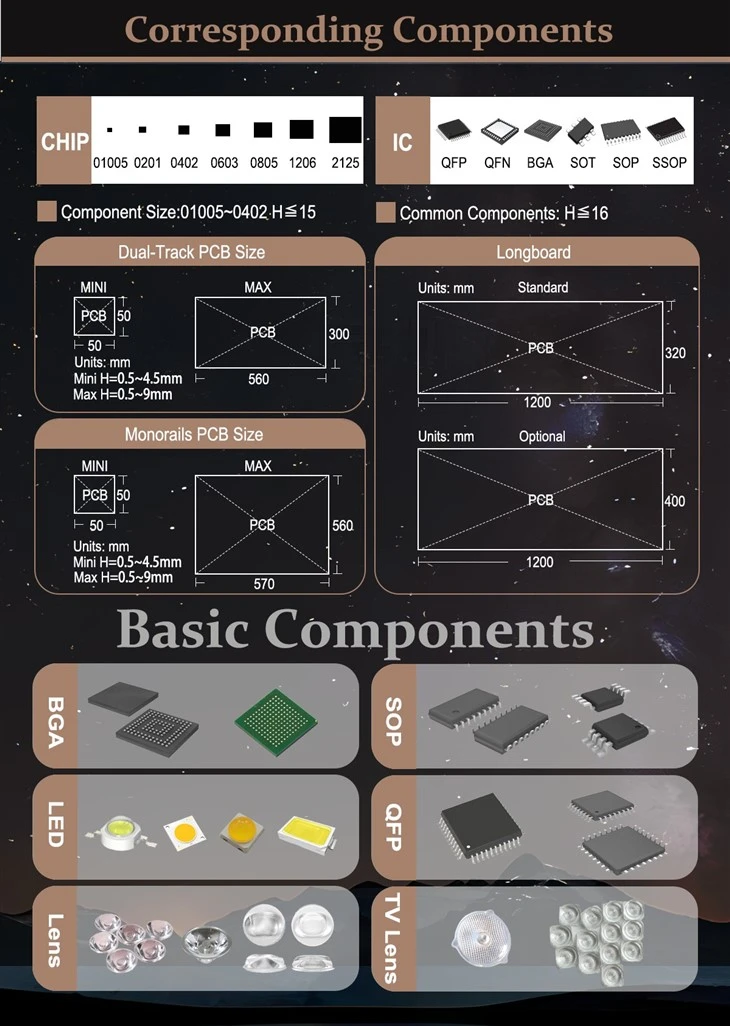

PCB -komponentområde |
Forskellige størrelser af linser osv. |
|
PCB -størrelse |
Minimum: Længde (50 mm)*Bredde (50 mm) |
|
Maksimum: Standard: Længde (12 0 0mm)*Bredde (400 mm); H: 0,5 ~ 6 mm |
|
|
Foderbase |
Understøtter to vibrerende diske |
|
Strøm\/lufttryk |
22 0 V ± 1 0%50Hz\/0,5 ~ 0,7MPa |
|
Bedømt magt |
3,5 kW |
|
Maskinvægt |
1800 kg |
|
Samlede dimensioner |
1310 (l)*1765 (w)*1310 (h) Tilføjelse af jordanker (H): 1420mm |
Fordelbeskrivelse
Support til 1200 mm PCB: letter præcis placering på længere tavler, hvilket forbedrer den samlede produktivitet.
Alsidig materialekompatibilitet: håndterer effektivt en række linse størrelser og former, herunder runde, firkantede og uregelmæssige design.
Intuitiv brugergrænseflade: forenkler drift, forbedring af brugeroplevelsen og reducering af træningskrav.
Pålidelig ydelse: leverer stabil og præcis placering og opfylder kravene om produktionsmiljøer med høj tryk.
Relevant scene
LED -objektiv, 3C forbrugerelektronik
