Produktfunktion

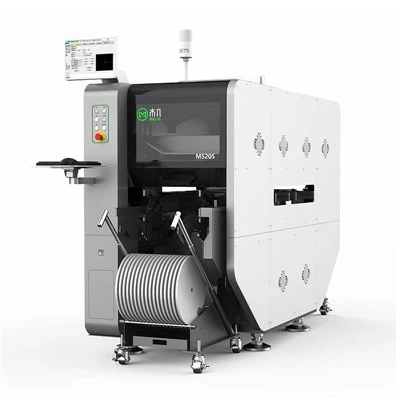

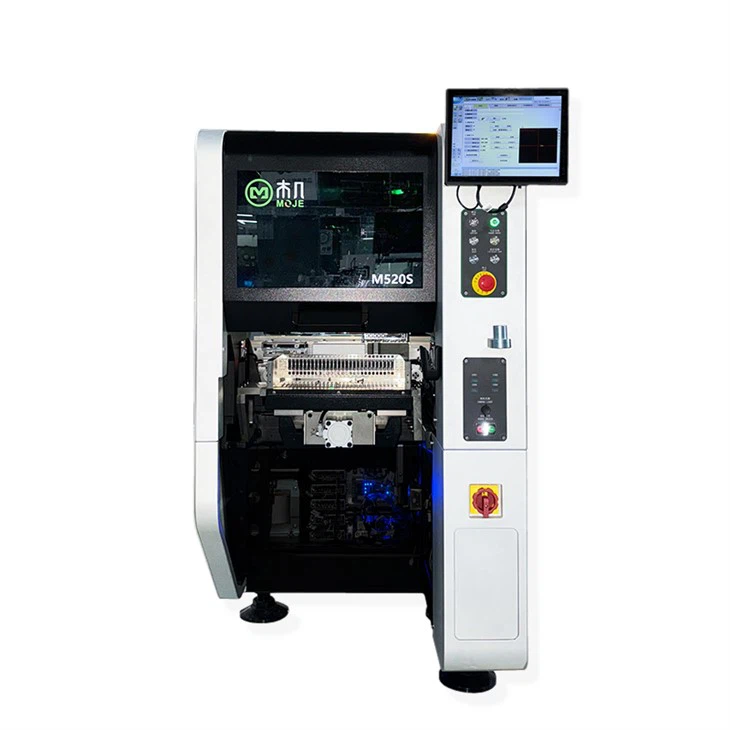

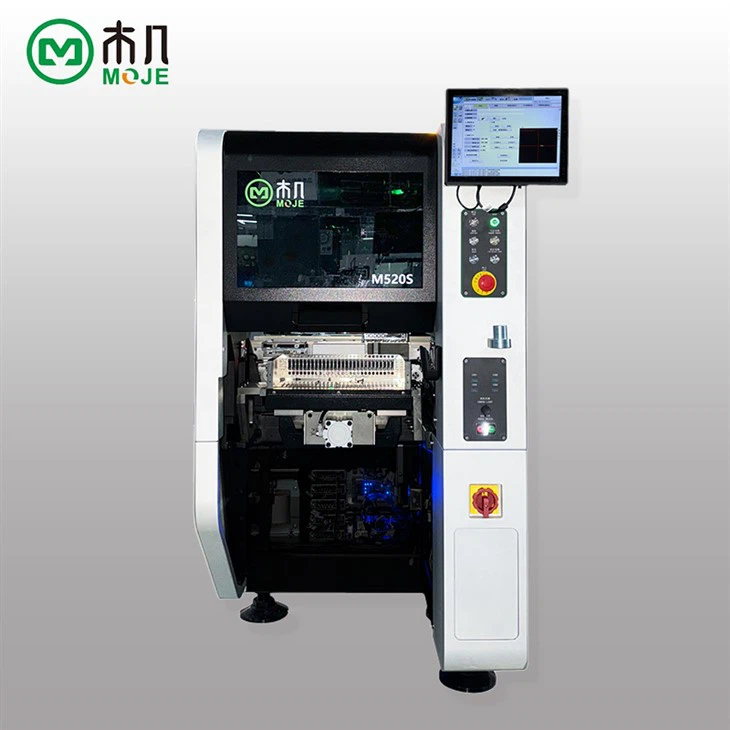

M52 0 S er en højhastigheds-modulær pick-and-place-maskine designet til at imødekomme de krævende krav til minileret produktion. Maskinen er udstyret med en dobbelt-gantry-struktur med direkte drev lineære motorer, og er udstyret med dobbeltarme og tyve lette, højpræcisions placeringshoveder. Dets avancerede design sikrer gentagen nøjagtighed på ± 0,01 mm, hvilket leverer enestående ydelse for komponenter, der spænder fra 0201 til 10x10mm. Med en placeringskapacitet på 98, 000 CPH, er M520'erne ideel til applikationer inden for forbrugerelektronik, husholdningsapparater og belysningsindustrier. Skræddersyet til minilet produktion integrerer det præcisionsvibratoriske foderstoffer, hvilket reducerer både materielt affald og arbejdsomkostninger, hvilket giver en omfattende, omkostningseffektiv løsning til fremstilling med høj volumen.
Tekniske parametre
|
Tekniske specifikationer |
|
|
Positioneringsmetode |
Real Time Flying Vision |
|
Antal spindler |
2 arme *10 dyser (afstand: 12 mm) |
|
Monteringshastighed |
98000CPH |
|
Monteringsnøjagtighed |
Høj præcisionstilstand ± 0. 035mm, CPK større end eller lig med 1,33 Højhastighedstilstand ± 0. 05mm, CPK større end eller lig med 1,33 |
|
Tilsvarende komponenter |
0201 ~ 22mm*16mm, H: 8mm |
|
SOP, QFP, BGA osv |
|
|
PCB -størrelse |
Dobbelt spor: max35 0 mm (L) × 300mm (W) ~ min 60 mm (L) × 60 mm (W) H: 0,5 ~ 9 mm |
|
Monorail: max35 0 mm (l) × 550 mm (w) ~ min 60 mm (l) × 60 mm (w) h: 0,5 ~ 9 mm |
|
|
Foderbase |
|
|
Strøm\/lufttryk |
Ac22 0 v\/50Hz; 0. 5-0. 7MPa |
|
Bedømt magt |
3,5 kW |
|
Maskinvægt |
1700 kg |
|
Samlede dimensioner |
830mm (L)*2338mm (W)*1650mm (H) (PCB -strømningsretning er i L -retning) |
Fordelbeskrivelse
Højhastigheds, nøjagtig placering: ** Håndterer effektivt montering af høj densitet med enestående præcision.
Bred komponentkompatibilitet: ** understøtter en lang række komponentstørrelser og konfigurationer.
Intuitiv brugergrænseflade: ** Forenkler drift, minimering af opsætningstider og øget produktivitet.
Advanced Vision System: ** sikrer præcis genkendelse og håndtering af komplekse komponenter.
Relevant scene
SM Telectronic Material Patch, Aerospace, Military, husholdningsapparater, belysning og 3C forbrugerelektronik
